變頻器的控制方法了解
bmller 2022-04-09

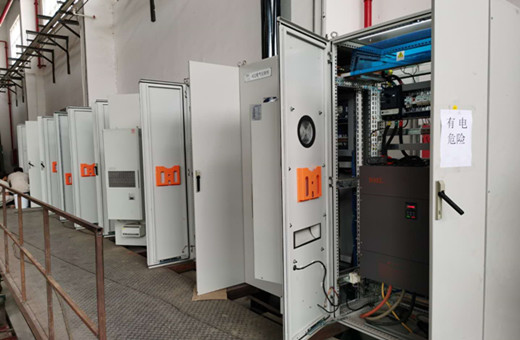

變頻器是工業現場常用的執行裝置，調速性能好，控制方法簡單方便。因此，它被廣泛應用于自動化系統中。變頻器是工業自動化和機械自動化中常用的設備。隨著工業技術的發展，變頻器的使用越來越頻繁，既能達到同樣的控制目的，又能安全、節能、高效地運行。因此，變頻器的發展對電力技術人員的維護要求也越來越高。因此，有必要了解和熟悉變頻器的基本組成、性能和控制方法！
典型的變頻器主電路接線方式。
從接口可以看出，以上是典型的變頻器控制接線圖。它包括開關量控制輸入/輸出、模擬量控制輸入等。多樣化的接口為系統建設提供了多種選擇。
開關量輸入
當只啟動變頻器、停止、反轉、多段速等控制時，選擇開關量輸入完成電機控制。
模擬量輸入
變頻器可以在需要調速的應用場景中輸入調速模擬量信號?？刂齐姍C(jī)的速度。
數字量+模擬量輸入。
在恒壓供水的應用場景中，外部管道水壓傳感器的壓力信號可以連接到變頻器的模擬輸入端口。利用變頻器內部的PID控制功能，形成控制閉環，實現恒壓供水的控制目標。形成恒壓控制單元。數字信號實現變頻器的啟動和停止。
通信總線
如果系統有控制總線，則可以通過總線實現更靈活的控制。減少系統構建的電纜數量?？珊?jiǎn)單實現總線、變頻器控制模式、運行狀態等。
典型的變頻器主電路接線方式。
一般來說，在實際使用過程中，上圖中的一些單元可以有選擇地使用。如果現場功率，制動電阻很常見；如果現場電機靠近變頻器，則無法選擇變頻器的輸出電抗器。。。當然，這些都是根據實際情況有選擇地使用的。如果沒有必要，你可以選擇不使用它。雖然選擇沒有缺點，但電氣系統的建設成本必然會增加；系統的復雜性也會增加。
從接口可以看出，以上是典型的變頻器控制接線圖。它包括開關量控制輸入/輸出、模擬量控制輸入等。多樣化的接口為系統建設提供了多種選擇。
開關量輸入
當只啟動變頻器、停止、反轉、多段速等控制時，選擇開關量輸入完成電機控制。
模擬量輸入
變頻器可以在需要調速的應用場景中輸入調速模擬量信號?？刂齐姍C(jī)的速度。
數字量+模擬量輸入。
在恒壓供水的應用場景中，外部管道水壓傳感器的壓力信號可以連接到變頻器的模擬輸入端口。利用變頻器內部的PID控制功能，形成控制閉環，實現恒壓供水的控制目標。形成恒壓控制單元。數字信號實現變頻器的啟動和停止。
通信總線
如果系統有控制總線，則可以通過總線實現更靈活的控制。減少系統構建的電纜數量?？珊?jiǎn)單實現總線、變頻器控制模式、運行狀態等。
