寶米勒伺服在火焰切割機上的應用
bmller 2021-04-02
設備說明
火焰切割機是利用燃氣配氧氣或者汽油配氧氣進行金屬材料切割的一種切割設備。根據切割材料和切割金屬的厚度從工藝角度來說，一般5mm以上的碳鋼板推薦用火焰進行切割，因為此類鋼板產生的熱變形很小。不銹鋼和有色金屬不能用火焰進行切割，原因是不銹鋼在受熱后表面產生高溫度氧化層，阻止熱量向下傳遞，從而影響板材的熔斷，銅鋁等有色金屬的散熱能力很強，導致割面的熱量快速散去，也影響到板材熔斷。與等離子切割、激光切割、高壓水射流切割相比，火焰切割生產投入小，加工厚度大，適合精度要求不高的粗加工行業。
工業要求
對于Y軸的兩路導軌，要求有較高的同步精度。
切割時，要求系統走位精確。
系統節構

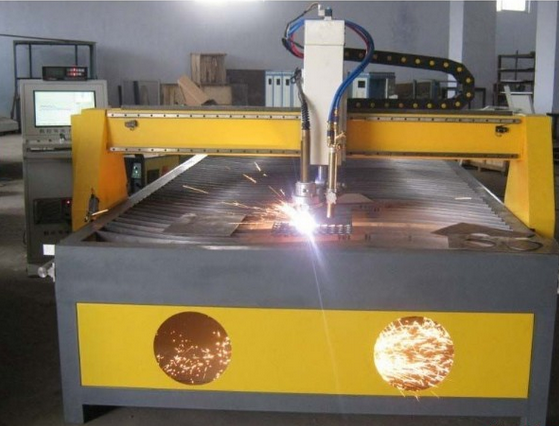

火焰切割機如圖所示，有X、Y兩軸，橫向的為X軸，使用一套伺服系統，縱向為Y軸，有兩套伺服系統?？刂瓢蹇ㄓ袃陕?/span>脈沖+方向信號輸出，其中X軸加1:10減速機，用一路脈沖+方向，Y軸加1:40減速機，兩臺伺服的脈沖和方向同時接板卡的另一路脈沖+方向信號，達到兩邊導軌的同步。
系統工作原理

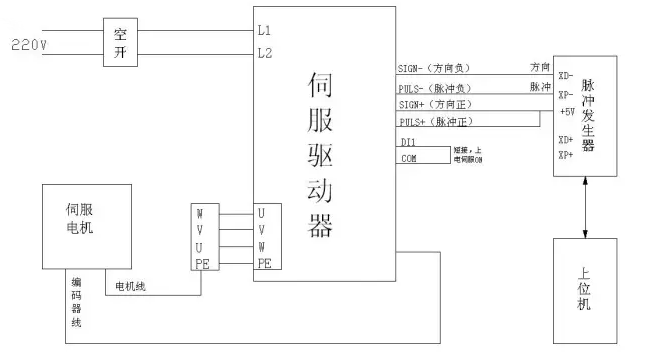

伺服驅動器工作在位置模式，以X軸為例，系統原理圖如下圖所示。通過脈沖控制卡的脈沖輸出來控制伺服電機，方向信號控制電機的運轉方向。 Y軸與X軸控制原理相同。
